电磁比例阀
电磁阀(Electromagnetic valve),电磁比例阀,是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
电磁比例阀 工作原理
电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
型号:DVC–(XX)–(XX)
代号 压力 流量
输入:电源 8~32 Vdc,0.5A以上
信号 1.0~5 Vdc
2.4~20mA
3.脉冲及其它
输出:两线制连接电磁调节阀
阀体材质:316L
密封材料:1.VITON
2.金属
通径:Ф0.2~Ф6根据用户使用压力及流量配制(通常Ф2、Ф6)
调节方式:1、外部信号在调节范围内连续可调,通常为0~5 Vdc。
2、供电电压调节(0~12VDC,0~24VDC),请悬空信号端。
(备注:如客户需用4~20mA或脉冲方式,请在订货前注明。)
工作压力:1.0~0.4Mpa
2.≥0.4Mpa
3.高压
耐压:1.3Mpa
2.10Mpa
3.20Mpa
内部控制方式:1.PWM方式,比以往节能15~50%以上
2.工作频率25KHz
3.延时,防止过冲
4.流量调节平稳
连接方式:可配双卡套接头

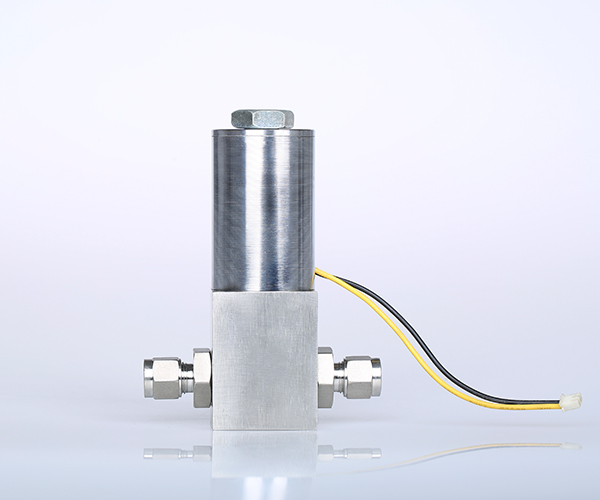

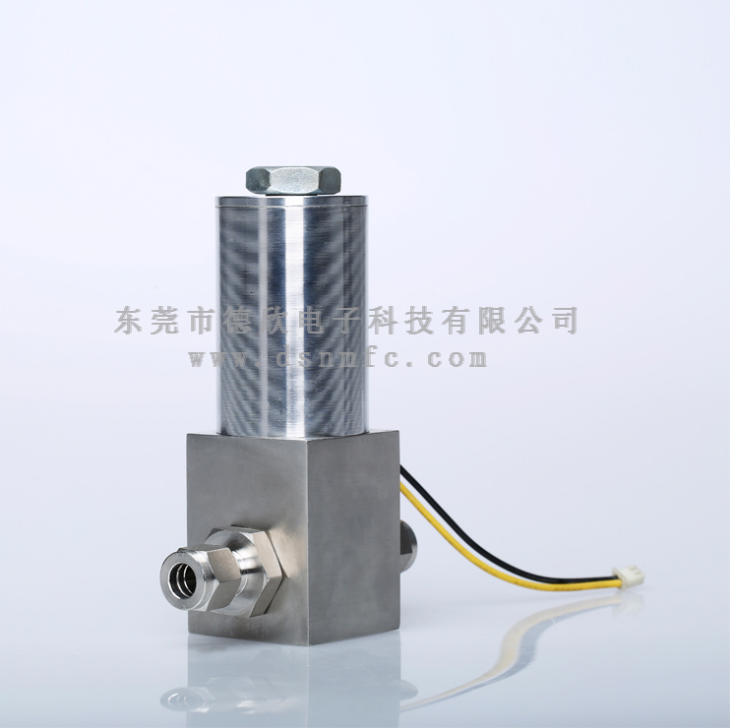

产品实拍图:
